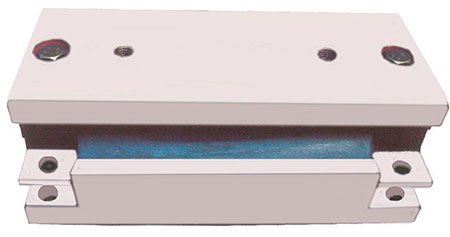

WH型系列剪切压缩式隔振器主要规格和技术数据
型 号 |

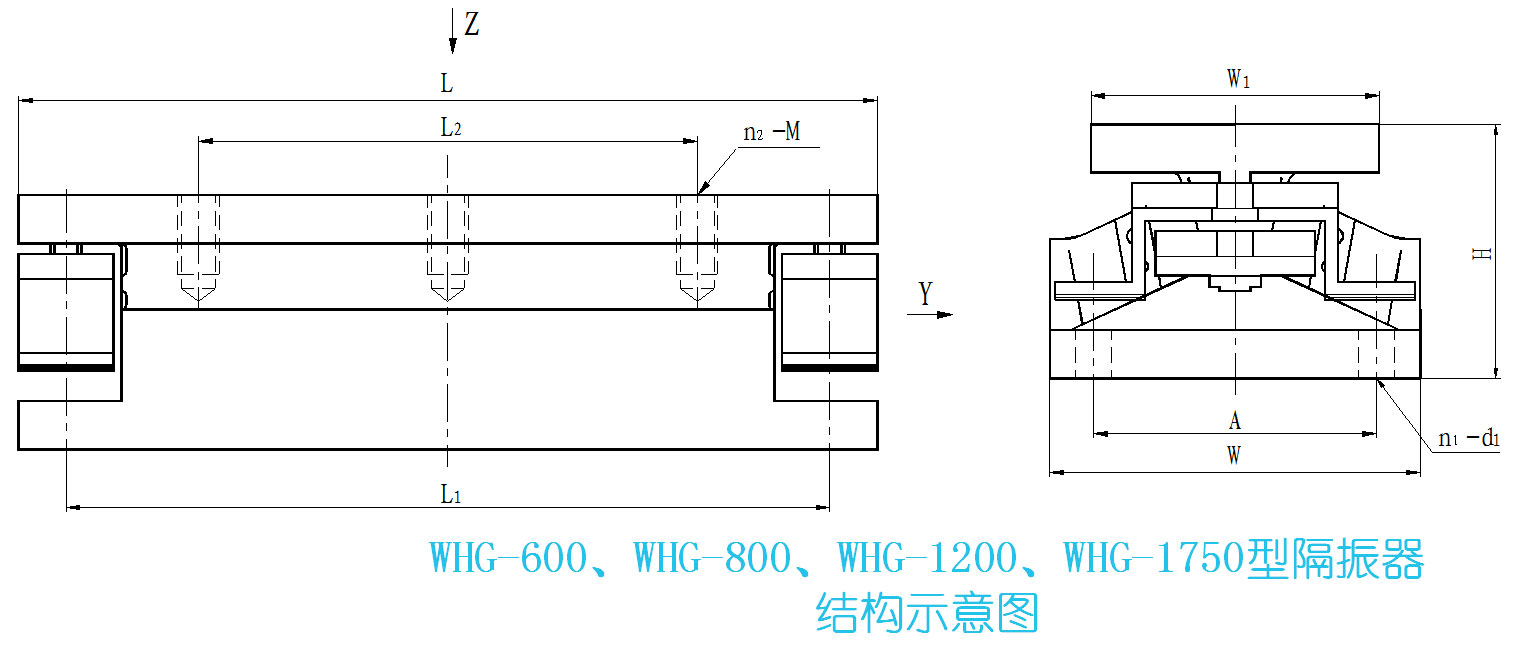

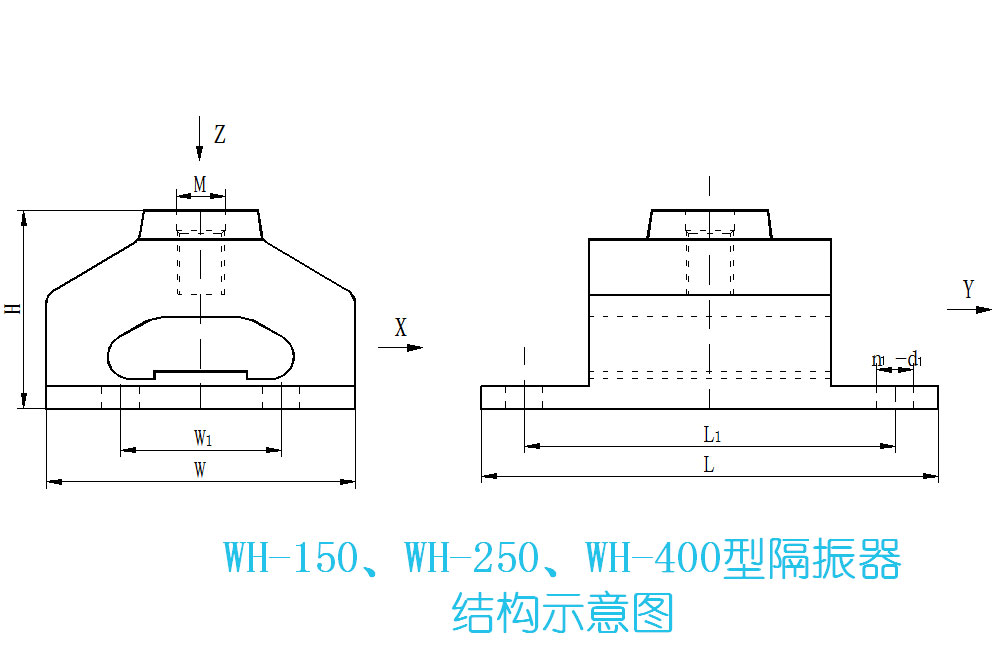

外形尺寸和接口尺寸(mm) |
L |
L1 |
L2 |
H |
W |
W1 |
A |
n1 |
d1 |
n2 |
M |
WH-150 |
185 |
150 |
— |
80 |
127 |
65 |
— |
4 |
15 |
1 |
M18 |
WH-250 |
185 |
150 |
— |
80 |
127 |
65 |
— |
4 |
17 |
1 |
M22 |
WH-400 |
185 |
150 |
— |
80 |
127 |
65 |
— |
4 |
19 |
1 |
M24 |
WHG-600 |
280 |
243 |
140 |
100 |
144 |
112 |
110 |
4 |
14 |
2 |
M16 |
WHG-800 |
334 |
297 |
194 |
100 |
144 |
112 |
110 |
4 |
14 |
3 |
M16 |
WHG-1200 |
340 |
296 |
200 |
130 |
204 |
115 |
168 |
4 |
20 |
3 |
M24 |
WHG-1750 |
460 |
403 |
240 |
130 |
204 |
115 |
168 |
4 |
20 |
3 |
M24 |
型号 |
Z向额定载荷(kN) |
额定载荷下静变形(mm) |
额定载荷下固有频率(Hz) |
重量(kg) |
WH-150 |
1.5 |
12±2.0 |
6±1.0 |
3.0 |
WH-250 |
2.5 |
12±2.0 |
6±1.0 |
3.3 |
WH-400 |
4.0 |
12±2.0 |
6±1.0 |
3.5 |
WHG-600 |
6.0 |
12±2.0 |
6±1.5 |
14.2 |
WHG-800 |
8.0 |
12±2.0 |
6±1.5 |
17.1 |
WHG-1200 |
12.0 |
12±2.0 |
6±1.5 |
28.1 |
WHG-1750 |
17.5 |
12±2.0 |
6±1.5 |
38.3 |
性能特点及适用范围:
(1)固有频率较低,在较宽的干扰频率范围内隔振效果较好;阻尼比适当,对共振峰有一定的抑制能力。耐油、耐海水、耐盐雾和日照。
(2)一般用于设备的平置安装,可用于一般机械设备和电器设备的振动冲击隔离。
